Основные поломки тяговых аккумуляторов: причины и решения

Электропогрузчик вдруг стал разряжаться за полсмены вместо целой смены. Или зарядное устройство мигает ошибкой, а батарея так и остается разряженной. В обоих случаях первый вопрос один и тот же: что именно вышло из строя и можно ли это исправить без замены батареи.

Электропогрузчик вдруг стал разряжаться за полсмены вместо целой смены. Или зарядное устройство мигает ошибкой, а батарея так и остается разряженной. В обоих случаях первый вопрос один и тот же: что именно вышло из строя и можно ли это исправить без замены батареи.

Здесь собраны семь основных групп поломок тяговых аккумуляторов складской техники, способы их диагностики и границы, за которыми ремонт уступает место замене.

Отдельная оговорка касается технологии. Значительная часть материала — про уровень электролита, плотность, долив воды и газовыделение — относится к обслуживаемым свинцово-кислотным батареям с жидким электролитом (flooded). Если на вашей технике установлена герметичная свинцовая батарея (AGM, GEL) или литиевая АКБ, процедуры работы с жидким электролитом к ней не применяются — в тексте это будет отмечено отдельно.

Что такое тяговый аккумулятор и чем он отличается от обычного

Тяговая аккумуляторная батарея — это источник энергии, рассчитанный на длительную, циклическую отдачу тока: она питает двигатель электропогрузчика, штабелера, ричтрака или электротележки на протяжении всей смены, а затем полностью разряжается и заново заряжается. Такой режим работы принципиально отличается от того, для чего создана стартерная батарея — она отдает короткий, но мощный импульс тока для запуска двигателя внутреннего сгорания и почти сразу подзаряжается генератором.

Именно из-за разницы в режиме работы у тяговой и стартерной батареи разная внутренняя конструкция — пластины, сепараторы и корпус тяговой АКБ рассчитаны на регулярные глубокие циклы разряда-заряда, а не на кратковременную высокую токоотдачу.

Важно понимать: словосочетание «тяговая АКБ» не указывает на одну конкретную химию батареи. Под этим названием на складах эксплуатируют разные технологии:

• обслуживаемые свинцово-кислотные батареи с жидким электролитом (flooded), где предусмотрен долив дистиллированной воды и контроль плотности электролита;
• герметичные свинцовые батареи (AGM, GEL), у которых нет доступа к жидкому электролиту и, соответственно, не требуется и не допускается долив воды;
• литиевые тяговые батареи (чаще всего на основе LiFePO4), состоянием которых управляет электронная система BMS (battery management system — система, которая контролирует заряд, температуру и напряжение отдельных ячеек батареи и защищает ее от аварийных режимов).

Диагностика и обслуживание для каждой из этих технологий различаются, и в статье это разделение будет проведено там, где это принципиально важно.

Как проверить тяговый аккумулятор перед поиском неисправности

Прежде чем связывать симптом с конкретной причиной, стоит собрать исходные данные — иначе легко принять последствие за причину или потратить время на проверку не той системы.

Уточните для себя:

• тип и технологию батареи — обслуживаемая свинцово-кислотная, герметичная свинцовая или литиевая;
• модель батареи и модель зарядного устройства, с которым она работает;
• когда именно появилась проблема — внезапно или постепенно;
• изменилось ли время автономной работы техники за смену;
• проявляется неисправность на зарядке, под нагрузкой или в обоих случаях;
• есть ли сообщения об ошибках на зарядном устройстве или индикаторе BMS;
• затрагивает проблема всю батарею целиком или отдельные элементы (ячейки);
• были ли за последнее время глубокие разряды, длительные простои техники или неполные циклы зарядки.

Эти сведения сокращают количество версий еще до первых измерений и пригодятся, если диагностику придется передавать сервисному специалисту.

Симптом	Возможные причины	Что проверить	Что делать
Быстро разряжается	Сульфатация, потеря емкости, неисправный элемент, хронический недозаряд	Историю зарядки, напряжение батареи, состояние отдельных элементов	Провести диагностику причины по разделам ниже
Не заряжается	Неисправность ЗУ, разъема, кабелей, блокировка BMS, повреждение батареи	Питание и индикацию ЗУ, соединения, диагностические коды	Сначала исключить зарядное устройство, затем проверять батарею
Сильно газовыделяет	Перезаряд, неподходящий зарядный профиль, перегрев, проблема отдельного элемента	Режим зарядного устройства, температуру, состояние элементов	При аномальных признаках остановить эксплуатацию и провести диагностику
Быстро нагревается	Соединение с высоким сопротивлением, зарядная проблема, внутренний дефект элемента	Разъемы, кабели, отдельные элементы	Обратиться за сервисной проверкой

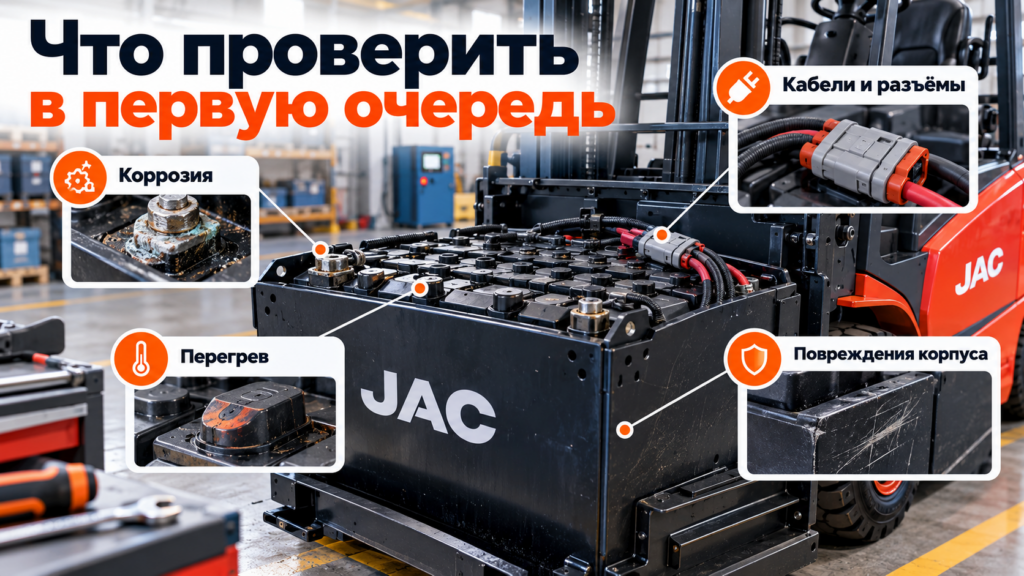

Что можно определить по внешним признакам и истории эксплуатации

Прежде чем подключать измерительные приборы, стоит внимательно осмотреть батарею. На повреждение или скорую неисправность могут указывать:

• трещины, вздутия или деформация корпуса;
• следы утечки электролита по краям элементов или на поддоне;
• коррозия на клеммах, межэлементных соединениях или разъеме;
• общее загрязнение поверхности батареи;
• потемнение, оплавление или изменение цвета соединителей — признак перегрева;
• повреждение изоляции силовых кабелей; — необычный запах во время или после зарядки;
• повторяемость одной и той же проблемы после каждого цикла заряда, а не разовый случай.

Самостоятельно разбирать промышленную тяговую батарею для внешнего осмотра внутренних элементов не стоит — это не входит в бытовое обслуживание и может быть небезопасно. Осмотр ограничивается тем, что видно снаружи без вскрытия корпуса.

Какие измерения действительно помогают найти неисправность

Набор измерений, который дает содержательную картину состояния батареи:

• напряжение батареи в целом — под нагрузкой и в состоянии покоя;
• напряжение отдельных элементов, если конструкция батареи и инструкция производителя допускают такое измерение;
• фактическая емкость батареи под контролируемой нагрузкой — наиболее показательный, но и наиболее трудоемкий тест;
• для обслуживаемой свинцово-кислотной АКБ — плотность и уровень электролита по элементам;
• температура батареи и отдельных элементов;
• для литиевой батареи — диагностические данные BMS: коды ошибок, история срабатывания защит, состояние ячеек.

Допустимые значения для каждого из этих параметров зависят от модели и производителя батареи — их нужно смотреть в паспорте или технической документации на конкретную АКБ, а не подставлять цифры «на глаз».

Сульфатация: аккумулятор теряет емкость и не держит заряд

Сульфатация — один из самых частых поисковых вопросов о тяговых батареях, и в то же время один из самых неправильно понимаемых. Образование сульфата свинца на пластинах при разряде — это нормальная часть химического процесса свинцово-кислотной батареи. Проблема начинается тогда, когда сульфат кристаллизуется и не растворяется обратно при последующей зарядке — именно такую устойчивую кристаллизацию и называют сульфатацией в проблемном смысле.

Внешне сульфатация проявляется как постепенное снижение доступной емкости: батарея заряжается штатно, но держит заряд заметно меньше, чем раньше, и техника разряжается быстрее обычного при той же нагрузке.

Здесь важна оговорка: сам по себе симптом «аккумулятор не держит заряд» не доказывает сульфатацию. Такая же картина возникает при физическом повреждении элемента, естественном старении батареи или системной ошибке зарядки — различить эти причины можно только по совокупности измерений, а не по одному признаку.

Почему возникает сульфатация

К устойчивой кристаллизации сульфата свинца обычно приводит совокупность эксплуатационных факторов:

• длительный недозаряд — батарею регулярно ставят заряжаться, но снимают до завершения полного цикла;
• хранение батареи в разряженном состоянии, особенно длительное;
• повторяющиеся неполные циклы зарядки без периодического полного заряда;
• ошибки или неисправность зарядного оборудования, из-за которых батарея систематически не дозаряжается;
• общий режим эксплуатации, при котором батарея месяцами не получает полноценного цикла восстановления.

Использовать значения напряжения и режимы зарядки, характерные для автомобильных стартерных аккумуляторов, как универсальную норму для тяговых батарей складской техники некорректно — у промышленных АКБ другие профили зарядки, и ориентироваться нужно на документацию производителя конкретной батареи и зарядного устройства.

Когда десульфатация может иметь смысл

Десульфатация — это попытка растворить кристаллизованный сульфат специальным зарядным режимом и вернуть батарее часть утраченной емкости. Результат такой процедуры сильно зависит от степени деградации: на ранней стадии восстановительный или уравнительный заряд иногда дает заметный эффект, при глубокой и давней сульфатации — как правило, нет.

Принципиальное условие: восстановительные или уравнительные режимы зарядки допустимы только тогда, когда они прямо предусмотрены производителем батареи и совместимы с конкретным зарядным устройством. Применение произвольного режима «на свой страх и риск» может ускорить деградацию, а не остановить ее. Гарантировать восстановление емкости в принципе нельзя — при сильной деградации активной массы пластин или физическом повреждении элементов процесс может оказаться необратимым.

Не стоит применять к тяговой батарее:

• «чудо-присадки» и химические составы, обещающие растворить сульфат без диагностики;
• самостоятельную химическую очистку элементов;
• замену кислоты как рутинный способ ремонта;
• произвольные импульсные зарядные режимы без подтверждения производителем;
• заряд повышенным напряжением «на глаз», без опоры на документацию.

Глубокий разряд и хронический недозаряд

Это два похожих по последствиям, но разных по природе сценария, и их стоит различать.

Глубокий разряд — это разовый или повторяющийся выход батареи за пределы глубины разряда (DoD — depth of discharge, доля емкости, которую батарея отдала относительно полной зарядки), рекомендованной изготовителем. Хронический недозаряд — это другая ситуация: батарея вроде бы регулярно ставится на зарядку, но систематически не получает полноценного восстановления заряда — например, из-за короткого времени зарядки между сменами или неисправности зарядного оборудования.

Оба сценария снижают доступную емкость и сокращают ресурс батареи, хотя механизм воздействия у них разный. Распространенное убеждение «тяговая батарея не боится глубокого разряда» слишком категорично: степень допустимого разряда определяется технологией и конкретной моделью, и регулярный выход за нее сокращает срок службы вне зависимости от типа АКБ.

Своевременная и полная зарядка в соответствии с инструкцией производителя — базовое условие, при котором остальные меры по продлению ресурса вообще имеют смысл.

Что стоит проверить, если подозреваете глубокий разряд или недозаряд:

• журнал зарядки, если он ведется, или хотя бы приблизительную историю по памяти;
• техническое состояние и настройки зарядного устройства;
• реальную нагрузку техники — не выросла ли она за последнее время;
• изменения в продолжительности смены или интенсивности использования техники;
• срабатывания ограничений BMS или индикатора глубины разряда, если они предусмотрены конструкцией.

Для литиевых тяговых батарей отдельно стоит отметить: попытки обойти защиту BMS или «поднять» глубоко разряженную батарею посторонним источником питания в обход штатной логики зарядки недопустимы — это может привести к необратимому повреждению ячеек и небезопасно.

Точный допустимый DoD и алгоритм восстановления после глубокого разряда конкретной модели батареи нужно уточнять по ее технической документации.

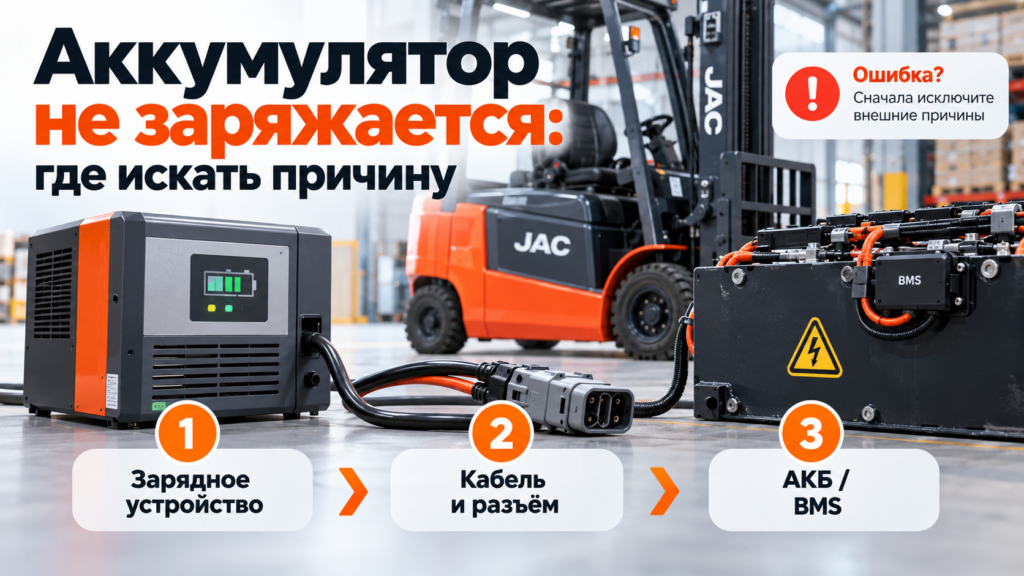

Аккумулятор не заряжается от зарядного устройства

Когда батарея не принимает заряд, интуитивно хочется искать проблему в самой АКБ — но на практике причина нередко лежит в цепи зарядки, а не в батарее.

Возможные группы причин достаточно широкие:

• отсутствие питания на самом зарядном устройстве;
• несовместимость зарядного устройства с батареей — по напряжению, емкости или технологии;
• неправильно выбранный зарядный профиль;
• повреждение разъема или силового кабеля;
• плохой контакт в соединении;
• перегрев в зоне подключения;
• внутренняя ошибка зарядного устройства;
• температура батареи вне диапазона, допустимого производителем для зарядки — слишком высокая или слишком низкая;
• повреждение одного из элементов батареи;
• для литиевой батареи — защитная блокировка или ошибка BMS, которая может останавливать зарядку намеренно, как защитную меру.

Как отличить проблему батареи от неисправности зарядного устройства

Разумный порядок действий — двигаться от простого к сложному, исключая внешние причины, прежде чем переходить к самой батарее:

1. Проверить питание и индикацию зарядного устройства — включается ли оно, показывает ли штатный режим работы.
2. Сверить совместимость зарядного устройства с батареей — модель, напряжение, зарядный профиль.
3. Осмотреть кабели, соединители и контакты на предмет повреждения, окисления или подгорания.
4. Проверить, выводит ли зарядное устройство или BMS сообщения об ошибках, и что именно они означают.
5. Если это предусмотрено сервисной процедурой, сопоставить поведение системы с заведомо исправным зарядным устройством или батареей.

Только после этих шагов имеет смысл переходить к прямым измерениям батареи — напряжению, состоянию элементов и другим диагностическим параметрам.

Не стоит самостоятельно вскрывать зарядное устройство, замыкать контакты для проверки или обходить встроенные защиты — это создает риск повреждения оборудования и травмы. Универсальных значений напряжения заряда, подходящих для любой батареи, не существует — их нужно смотреть в документации на конкретную модель.

Сильное газовыделение: почему аккумулятор «кипит» при зарядке

Формулировка «аккумулятор кипит» — распространенный бытовой способ описать активное выделение газа во время зарядки, а не кипение электролита в физическом смысле слова.

У обслуживаемых свинцово-кислотных батарей с жидким электролитом газовыделение — это нормальная часть процесса зарядки: на определенном этапе цикла происходит электролиз воды, электролит начинает выделять пузырьки газа, и это можно наблюдать визуально. Само по себе газовыделение не является поломкой.

Проблемой становится не факт газовыделения, а его характер: чрезмерно интенсивное или нетипично раннее газовыделение, особенно в сочетании с перегревом, выбросом электролита за пределы элемента или другими отклонениями, требует диагностики. Производитель тяговых батарей Trojan Battery отдельно указывает, что при зарядке flooded-батарей закономерно происходит газовыделение и связанный с ним расход воды, поэтому зарядку рекомендуется выполнять в хорошо проветриваемом помещении, исключая искры и открытый огонь поблизости.

Причины аномального газовыделения могут включать неправильно подобранный профиль заряда, перезаряд из-за неисправности зарядного устройства, низкий уровень электролита или проблему в отдельных элементах батареи.

Когда газовыделение допустимо, а когда указывает на проблему

Наблюдение	Возможная трактовка
Газовыделение появляется в штатной фазе заряда	Может быть нормальной особенностью работы flooded-батареи
Интенсивное газовыделение появляется намного раньше обычного	Проверить режим зарядки и состояние элементов
Одновременно заметно растет температура батареи	Остановить эксплуатацию и провести диагностику
Электролит выходит наружу элемента	Проверить уровень электролита, режим зарядки и общее состояние батареи
Одна секция ведет себя иначе, чем остальные	Проверить именно этот элемент отдельно

Конкретные допустимые пределы температуры, тока и напряжения при зарядке — величины, которые нужно брать только из инструкции на конкретную батарею и зарядное устройство, а не из общих представлений об аккумуляторах.

Низкий уровень электролита и ошибки при доливке воды

Этот раздел применим только к батареям, конструкция которых предусматривает обслуживание жидкого электролита — то есть к flooded-батареям с доступом к элементам через пробки или систему заполнения. Если ваша батарея герметичная (AGM, GEL) или литиевая, процедуры долива воды к ней не относятся вовсе.

Контроль уровня электролита важен потому, что при эксплуатации и особенно при зарядке часть воды из электролита неизбежно расходуется — это нормальное следствие газовыделения, о котором шла речь выше. Если уровень падает настолько, что пластины оказываются оголены, эта часть пластины перестает участвовать в химической реакции полноценно, а контакт с воздухом ускоряет ее деградацию.

Перелив тоже нежелателен: избыток жидкости при зарядке и газовыделении может выдавливаться наружу, унося с собой электролит и снижая его концентрацию.

Регулярную доливку выполняют именно водой, а не кислотой — с эксплуатацией расходуется в первую очередь вода, а не серная кислота, поэтому долив кислоты нарушает концентрацию электролита. Trojan Battery для обслуживаемых flooded-батарей рекомендует использовать дистиллированную или деионизированную воду и не добавлять кислоту при обычном обслуживании. Основную корректировку уровня производитель советует проводить после полного заряда батареи; если пластины оказались открыты до заряда, перед зарядкой добавляют только то количество воды, которое необходимо, чтобы покрыть пластины — не более.

Как правильно долить дистиллированную воду

1. Убедитесь, что батарея действительно относится к обслуживаемому типу с жидким электролитом.
2. Проверьте инструкцию производителя и конструкцию системы долива для конкретной модели.
3. Используйте дистиллированную или деионизированную воду — либо ту, что явно разрешена производителем батареи.
4. Соблюдайте рекомендованный производителем момент доливки — как правило, это делают после завершения полного цикла зарядки.
5. Доводите уровень только до отметки или индикатора, предусмотренного конструкцией конкретной батареи.
6. Не допускайте перелива выше уровня, указанного производителем.
7. После обслуживания верните пробки или систему заполнения элементов в рабочее положение.

Точную отметку уровня для конкретной модели батареи, установленной на вашей технике, нужно уточнять по ее документации — универсального значения «долить на столько-то миллиметров выше пластин», подходящего для всех батарей, не существует.

Ненормальная плотность электролита и разброс между элементами

Плотность электролита — параметр, применимый исключительно к обслуживаемой свинцово-кислотной батарее, и важна здесь не одна «правильная цифра», а соответствие паспортному значению конкретной модели и однородность показателей между элементами.

Плотность электролита связана с состоянием заряда батареи и меняется с температурой, поэтому сравнивать измеренное значение нужно с паспортным показателем именно этой батареи, а не с обобщенной нормой. Заметный разброс плотности между отдельными элементами одной батареи зачастую информативнее одного абсолютного значения — он может указывать на то, что один или несколько элементов деградируют быстрее остальных.

Отдельный практический нюанс: измерение плотности сразу после долива воды может давать искаженное представление о реальном состоянии элемента, поскольку свежедобавленная вода еще не успела равномерно перемешаться с электролитом. Порядок и подходящий момент проверки нужно брать из инструкции производителя батареи.

Как проверить плотность электролита

• используйте подходящий ареометр или сервисный измерительный инструмент, предназначенный для тяговых батарей;
• проводите измерение только в тех элементах, где это допускает конструкция батареи;
• фиксируйте результаты по каждому элементу отдельно, а не одно усредненное значение;
• учитывайте температуру электролита в соответствии с методикой производителя;
• сопоставляйте значения между элементами между собой и с предыдущими измерениями этой же батареи.

Универсальных «нормальных» значений плотности — вроде 1,27 или 1,28 — для любой тяговой батареи не существует: референсное значение всегда привязано к конкретной модели и указывается в ее документации.

Перегрев, коррозия и повреждение соединений

Промышленная тяговая батарея подвержена не только внутренним электрохимическим проблемам, но и вполне механическим — которые часто остаются незамеченными до тех пор, пока не начинают влиять на работу техники.

Плохой контакт в соединении увеличивает электрическое сопротивление в этой точке, а возросшее сопротивление под нагрузкой способно вызвать локальный нагрев — иногда достаточно заметный, чтобы оплавить изоляцию или соединитель. Поврежденный кабель или ослабленный разъем создает падение напряжения в цепи и способен мешать как нормальной зарядке, так и полноценной отдаче энергии батареей под нагрузкой.

Загрязнение поверхности батареи и особенно следы электролита на клеммах и корпусе — не просто эстетическая проблема: они способствуют утечкам тока и требуют своевременной очистки в рамках обслуживания. Коррозия на клеммах или межэлементных соединениях часто указывает на скрытую утечку электролита или на то, что соединения давно не проверялись должным образом. Сильный локальный перегрев в любой точке батареи или силовой цепи — признак, при котором эксплуатацию стоит остановить и провести диагностику, а не продолжать работу «пока не станет хуже».

При осмотре стоит проверить:

• состояние корпуса батареи в целом;
• клеммы на предмет коррозии, окисления и надежности затяжки;
• межэлементные соединения;
• зарядный разъем;
• силовые кабели и их изоляцию;
• видимые следы перегрева — потемнение, оплавление, изменение цвета;
• крепления батареи в технике.

Универсального момента затяжки соединений, который подошел бы для любой модели, здесь дать нельзя — значение зависит от типа разъема и указывается производителем. Совет «затянуть посильнее» может повредить резьбу или контакт не меньше, чем недотянутое соединение. Самостоятельная замена элементов промышленной тяговой батареи — операция для сервисного специалиста, а не для бытового обслуживания.

Поврежденные кабели, разъемы и соединители на технике проще подбирать из проверенных
запчастей для погрузчиков JAC — это снижает риск установить деталь, которая создаст ту же проблему повторно.

Когда восстановление аккумулятора нецелесообразно

Не всякая неисправность тяговой батареи требует немедленной замены — но и не любую проблему стоит пытаться устранять бесконечно.

Поводов для обращения к профессиональной диагностике, а не для дальнейших попыток самостоятельного обслуживания, несколько:

• физическое повреждение корпуса батареи;
• подтвержденная утечка электролита;
• повторяющийся сильный перегрев, который не устраняется проверкой соединений;
• существенный и стабильный разброс параметров между элементами;
• один или несколько элементов, явно неисправных по результатам измерений;
• батарея не проходит корректный тест фактической емкости под нагрузкой;
• проблема возвращается после того, как ошибки зарядки были устранены;
• зарядное устройство регулярно фиксирует ошибки при работе именно с этой батареей;
• для литиевой батареи — устойчивые, повторяющиеся ошибки BMS, которые не исчезают после базовой проверки соединений и зарядного оборудования.

Универсальной формулы вида «ремонтировать, пока емкость не упадет ниже X%» здесь не существует — и намеренно не приводится. Решение продолжать эксплуатацию, восстанавливать батарею или переходить к замене зависит от совокупности факторов: конструкции батареи и возможности замены отдельного элемента, технического состояния остальных элементов, стоимости ремонта в сравнении со стоимостью новой батареи, остаточного ресурса и риска повторного простоя техники, если проблема вернется.

Если диагностика показывает, что батарея не восстанавливает рабочую емкость или требует замены, можно подобрать
аккумуляторные батареи для погрузчика под конкретную модель складской техники. Перед заказом необходимо сверить тип батареи, напряжение, емкость, габариты, тип разъема и требования производителя техники к совместимому источнику питания — эти параметры не универсальны и определяются моделью конкретной техники.

Как увеличить срок службы тяговой батареи

Профилактика обходится дешевле диагностики неисправностей, а большая часть перечисленных выше проблем предотвратима при соблюдении базовых правил эксплуатации:

• используйте совместимое зарядное оборудование, рекомендованное производителем батареи;
• соблюдайте зарядный профиль, заданный производителем, а не произвольный режим;
• не оставляйте обслуживаемую свинцово-кислотную батарею надолго в разряженном состоянии;
• следите за уровнем воды там, где конструкция батареи это предусматривает;
• регулярно проверяйте состояние разъемов и кабелей;
• содержите батарею в чистоте, своевременно удаляя загрязнения и следы электролита;
• избегайте эксплуатации и зарядки вне температурного диапазона, указанного производителем;
• по возможности ведите историю зарядки и фиксируйте отклонения — это упрощает диагностику при первых признаках проблемы;
• при интенсивной многосменной эксплуатации проверяйте состояние батареи чаще, чем при односменном режиме.

Срок службы тяговой батареи нельзя корректно выразить одним числом лет, одинаковым для всех типов и моделей — он зависит от технологии батареи, количества и глубины циклов разряда, температурного режима эксплуатации, качества зарядки, регулярности обслуживания и общей интенсивности использования техники. Одна и та же модель батареи при аккуратной эксплуатации и при систематическом недозаряде покажет совершенно разный ресурс.

Тяговые батареи устанавливают на
электропогрузчики JAC и другую электрическую складскую технику, и правильный выбор батареи под конкретную модель и режим эксплуатации — отдельная задача, для которой полезно опираться на техническую документацию производителя техники. Если разобраться в причине неисправности самостоятельно не удается или диагностика требует специального оборудования, разумнее
обратиться к специалистам «Еврокара-Плюс», чем продолжать эксплуатацию батареи с неустраненной проблемой.

Часто задаваемые вопросы
